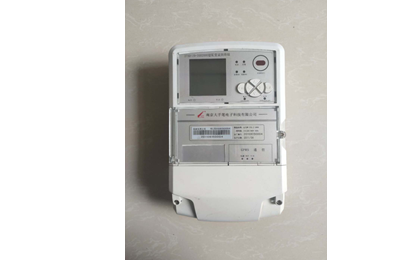

DTSD129-DSB2000型配变监测终端

DTSD129-DSB2000型配变监测终端是集监测配电变压器、配电线路运行状态和补偿配电网无功等功能为一体的终端单元，支持并采用先进的GPRS公用无线通信网络技术。支持运行状态就地显示，就地抄表和多种方式的远程抄表。适用于低压电网运行状态监测和低压动态无功补偿等场合。

主要功能

1.实时采集：三相电压、电流、零线电流、有功、无功功率、功率因数；正向有功总电能、无功总电能、一象限、四象限无功总电能；ABC三相电压总畸变率；瞬时有功功率（总、分相）（二次侧）、瞬时无功功率（总、分相）（二次侧）。

2.负荷统计：电压、电流的zui大值zui小值及zui值出现时间；电压越限时间；三相15分钟平均电流zui大值、出现时间；电容投入次数。

3.无功补偿以无功、电压和电压畸变率等作为电容器动作依据，根据设定参数进行分析判断，就地控制电容器组投切，实施无功补偿和无功就地平衡；在线监测电容器组分路投切信息、投切前后功率因数、电压、无功功率等。

4.能记录停电、补偿电容失效、改写电量表底等事件；能统计电压越限时间和电压合格率；事件发生时能记录现场的一些参数，供分析处理。

5.在线检测变压器油温、油位。

6.停电后，时钟继续走时；除实时数据外所有数据均自动保存，存储容量为2MB，保存时间不少于10年。

7.终端具有异常事件主动上报功能。不但支持GPRS网络传到后台，并可以以短消息方式传到指定的手机上。

8.通信接口：对上级主站，可采用无线通信，无需组网，永远在线。GPRS模块和CDMA模块可方便互换。后备锂电池，支持停电不少于3次通信。对本地，对于电能表采用RS485通信方式：1路，可支持8块电能表。具有当地维护功能，具有1路红外通信接口和1路RS232口。

主要特点

1.密封式设计，ABS防水阻燃材料，壁挂式结构、体积轻巧、安装方便；

2.采用高速32位嵌入式处理器DSP和嵌入式实时多任务RTOS操作系统；

3.内部嵌入高速高精度的采集模块，实现实时高速电能计算，特别是在负荷波动大、谐波含量高的运行状况下依然能够保证采样和电能计量精度；

4.大容量的主板FLASH存储芯片保证各种数据的方便存储；

5.终端电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力范围；

6.支持TCP/UDP/SMS传输模式；

7.与电能表的通信支持DL/T645-1997（部颁规约）、科陆、威胜、浩宁达、福建标准、ABB、IEC1107、红相EDMI、兰吉尔/西门子B/D表等多种国内外常用表计规约；

8.宽电压范围设计使其具有更高的可靠性，更加适应工作环境；

9.全新的维护概念：具有功能强大的组态功能，可以在当地/远方方便地修改设备参数，支持当地/远方软件的在线升级；
