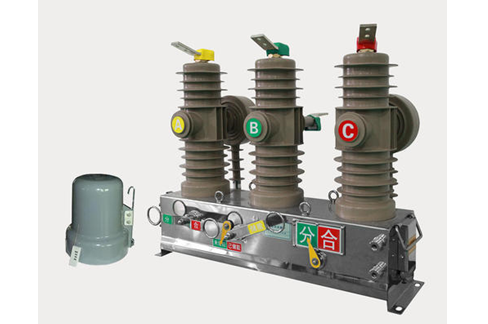

一二次融合成套柱上开关

概述：

一二次融合成套柱上开关按应用功能不同可分为分段/联络断路器成套、分界断路器成套、分段/联络负荷开关成套、分界负荷开关成套。

一二次融合成套馈线终端可不依赖配电自动化主站和通信，实现就地型馈线自动化功能，通过短路/接地故障检测技术、无压分闸、故障路径自适应延时来电合闸等控制逻辑，自适应多分支多联络配电网架结构，实现单相接地故障的就地选线、区域定位与隔离，通过重合闸实现故障区域隔离和非故障区域回复供电。

成套设备组成配置：

柱上断路器

（1）组成：断路器、馈线终端、互感器、航插及电缆。

（2）分段/联络断路器配置2台双绕组电压互感器，每台提供1路供电电源和1路线电压信号。分界断路器配置1台电磁式电压互感器安装在电源侧，提供工作电源和1路线电压信号。

（3）柱上断路器内置1套零序电压传感器。

（4）柱上断路器内置1组电流互感器，提供Ia、Ib、Ic、I0电流信号。

（5）柱上断路器采用SF6灭弧方式，断口距离大于35mm。

柱上负荷开关

（1）组成：负荷开关、馈线终端、互感器、航插及电缆。

（2）分段/联络负荷开关配置2台双绕组电压互感器，每台提供1路供电电源和1路线电压信号。分界负荷开关配置1台电磁式电压互感器安装在电源侧，提供工作电源和1路线电压信号。

（3）柱上负荷开关内置1套零序电压传感器。

（4）柱上负荷开关内置1组电流互感器，提供Ia、Ib、Ic、I0电流信号。

（5）采用真空灭弧方式的柱上负荷开关需内置隔离刀闸，隔离刀闸应与灭弧室串联联动；采用SF6灭弧方式的柱上负荷开关断口距离大于35mm。

馈线终端

（1）箱式或罩式；

（2）含线损采集模块；

（3）同时具备二遥动作型及三遥型功能。

航插及电缆

（1）开关本体与馈线终端之间、电压/电流互感器与馈线终端之间的一二次连接电缆需配置航空插头，航插插座、插头定义及尺寸见航插电缆接口说明。

（2）航空插头及电缆采用全密封结构，焊线侧用绝缘材料进行密封处理。
